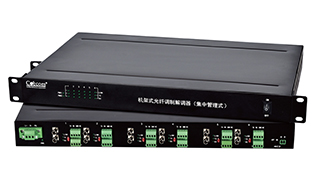

◎产品特点

　　1U机架安装，显示面操作面分离式设计

　　支持6组232/485/422输入输出，特别适合星型组网

　　支持6组485汇聚为1路485输入输出

　　单通道设计，每组232/485/422任选

　　单路电源接入，内置双电源工作，多种电压等级可选

　　◎产品说明

　　对6组1路RS-232/485/422光电信号集中管理;可将串口信号(232传15米、485/422传1.2公里)传输距离延长至多模光纤5公里、单模光纤20公里，最长可达百公里;提供6组485汇聚为1路485输入输出，方便接线;提供1路外电内置双电模式，运行可靠;电源及信号端口电磁防护，特别适合工业现场点对多点实时数据稳定可靠地采集传输。

　　◎技术指标

　　光纤接口

　　光口数量:×6组

　　光口类型:默认双纤SC，单纤或FC/ST可选

　　光口速率:84Mbps

　　光口特性:单模传输距离0-20公里;多模传输距离0-2公里。其他波长及传输距离订制

　　电接口

　　物理接口: 8位欧式端子(3.81mm间距)

　　传输距离:232(≤15m)、485/422(≤1.2km)

　　传输速率:RS-232(300bps-115.2Kbps)、

　　RS-485/422(300bps-115.2kbps)

　　通道数量:6组单通道(1路232或1路485或1路422)

       接入设备:232口可接入设备数=1

                     485(422)接12kΩ设备数≤32或接96kΩ设备数≤256

　　拨码开关:每组拨码开关用于485/422选择，最后位拨码开关用于开启485汇总所有485可从此端口输入输出

　　测误码率:端口最高速率15分钟无误码

　　电口保护:600W/1ms浪涌保护，15KV静电保护

　　电源

　　电源接口:3位3.81mm凤凰接线端子

　　电源特性:内置电源,ADC110～265三芯端子，±48/24/12供电可选

　　******功耗: < 15W

　　环境特性

　　工作温度: 0～70°C/-40～85°C

　　储存温度: 0～70°C/-40～85°C

　　相对湿度: 5%～95%(无凝露)

　　机械特性

　　外壳材质:冷板

　　散热方式:自然冷却，无风扇

　　安装方式:机架式

　　整机重量:2.6Kg

　　产品质保:1年

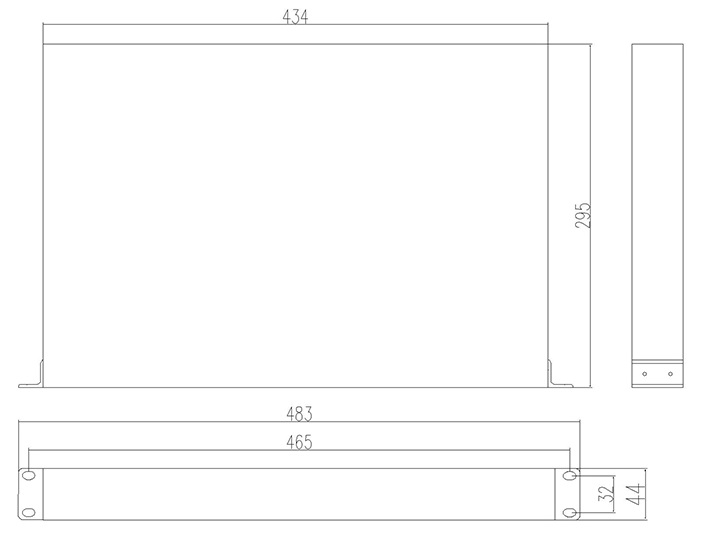

　　◎外形尺寸

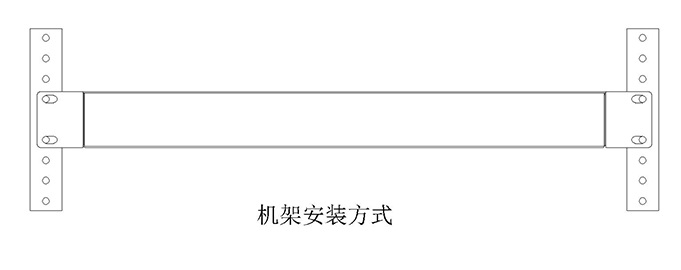

　　◎安装方式

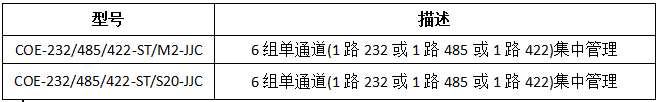

　　◎订货信息
