◎产品特点

　　●各站或光链路故障，数码管显示断点位置

　　●主从站蜂呜故障告警提示

　　●支持光纤环形、链形、星形组网

　　●透明传输、波特率自适应

　　●串口内置TVS钳位保护，支持端口带电插拔

　　●内置电源，多种交直流电源可选

　　●内置电源及信号端口防雷功能

　　◎产品说明

　　本产品支持1路RS-232/485/422电信号作为节点接入一对光纤环(主环+备环)实现环网传输，可支持1个主站节点、1-99个从站节点。光纤环单多模可选，默认单模节点间******距离20公里(超长可订制)，多模节点间******距离可达2公里，当环中断或某节点故障时其余节点可通过自愈机制绕过故障点与主站继续保持通信，並同时发出报警信息、显示故障位置。

　　◎技术指标

　　光纤接口

　　光口数量:×2

　　光口类型:默认双纤SC，单纤或FC/ST可选

　　光口速率:84Mbps

　　光口特性:单模传输距离0-20公里;多模传输距离0-2公里。其他波长及传输距离订制

　　电接口

　　物理接口:8位欧式端子(3.81mm间距)

　　传输距离:232(≤15m)、485/422(≤1.2km)

　　传输速率:RS-232(300bps-115.2Kbps)、

　　RS-485/422(300bps-115.2kbps)

　　通道数量:单通道(1路232或1路485或1路422)接入设备:232口可接入设备数=1或485(422)接12kΩ 设备数≤32或接96kΩ设备数≤256

　　拨码开关:8位(1位选择485或422开关、2-8位地址位设置)

　　测误码率:端口最高速率15分钟无误码

　　电口保护:600W/1ms浪涌保护，15KV静电保护

　　防雷保护

　　电源

　　电源接口:3位3.81mm凤凰接线端子

　　电源特性:内置电源,DC12-48V供电

　　防雷保护：

　　******功耗: < 5W

　　环境特性

　　工作温度: 0～70°C/-40～85°C

　　储存温度: 0～70°C/-40～85°C

　　相对湿度: 5%～95%(无凝露)

　　机械特性

　　外壳材质:铝合金外壳

　　散热方式:自然冷却，无风扇

　　安装方式:卡轨式

　　整机重量:0.4Kg

　　防护等级:IP40防护等级

　　产品质保:1年

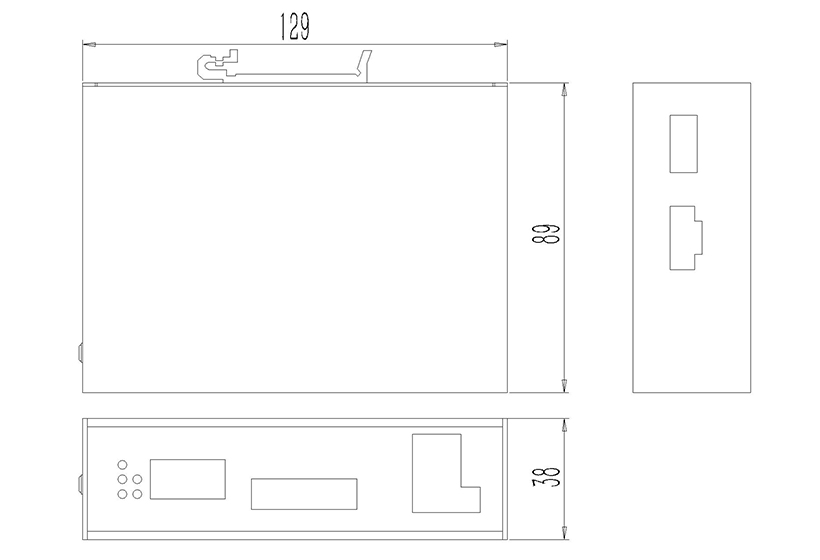

　　◎外形尺寸

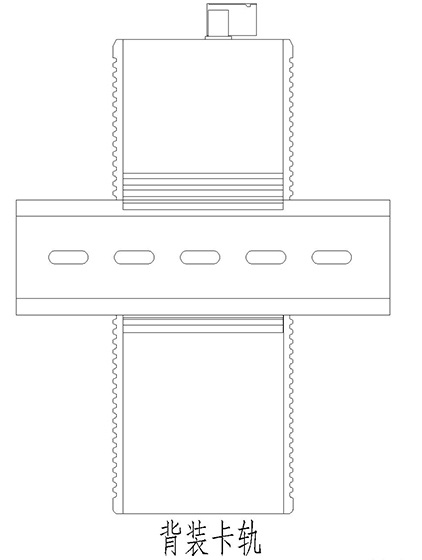

　　◎安装方式

　　◎订货信息
