◎产品特点
●符合工业级标准,MTBF>10万小时
●无风扇设计,铝合金机壳高效散热。IP40防护等级
●光口默认SC型, FC/ST/LC(SFP)型可选
●预留POE模块接口
●内置电源,直流双电/交直流单电。直流提供反接和过流保护
●电源4KV(8/20μs)防雷保护/网口2KV(10/700μs)浪涌保护
◎产品说明

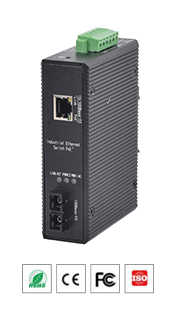

COE-1F1FE非网管型工业以太网交换机支持1个100M光口和1个10/100M自适应网口。产品采用工业级光模块及芯片,可长期运行于严苛温度环境;产品采用存储转发机制,支持网口自动识别功能;采用端口保护电路,可抵御雷电及电磁浪涌冲击;预留POE模块接口,可支持POE供电模式;提供卡轨侧装/背装两种模式,可防止狭窄空间安装挤压光纤。本产品符合FCC、CE、ROHS等标准,是用户建设光纤以太网可以信赖的******设备。
◎技术指标
光纤接口
光口数量:×1
光口类型:默认双纤SC,单纤或FC/ST/LC(SFP)可选
光口速率:155M
光口特性:单模默认1310nm,传输距离20km;多模默认1310nm传输距离2km。其他波长及传输距离可订制
网络接口
网口数量:×1
网口类型:带灯RJ45座
网口速率:10/100M自适应
网口特性:双绞线传输距离0-100米。 平行MDI/交叉MDI-X自动识别、半双工HELF/全双工FULL自动识别
网口保护:2KV(10/700μs)浪涌保护
电源
电源数量:直流电源×2/交直流电源×1可选
电源接口:6位5.08mm凤凰接线端子
电源特性:内置宽温宽压电源。直流双电源DC12-48V/交直流单电源ADC110-265V
电源保护:内置4KV(8/20μs)防雷保护电路;直流电源提供反接保护和过流4.0A保护
******功耗:< 5W
支持协议
IEEE802.3i 10Base-T;IEEE802.3u 100Base-TX/FX;
交换机属性
应用层级:二层
背板总带宽:1Gbps
整机包转发率:0.744Mpps
MAC表:1K
包缓冲区:512K
延迟时间<3μs
MTBF>10万小时
环境特性
工作温度: -40~85°C(-40~185°F)
储存温度: -40~85°C(-40~185°F)
相对湿度: 5%~95%(无凝露)
机械特性
外壳材质:波楞铝合金外壳+冷板
散热方式:自然冷却,无风扇
安装方式:默认背装卡轨,支持现场侧装卡轨/背装壁挂
整机重量:0.36Kg(含壁挂附件,瓦楞纸盒加内衬包装)
防护等级:IP40防护等级
产品质保:3年
通过认证: ROHS,FCC,CE,公安部认证;工信部认证;IEC61000-4

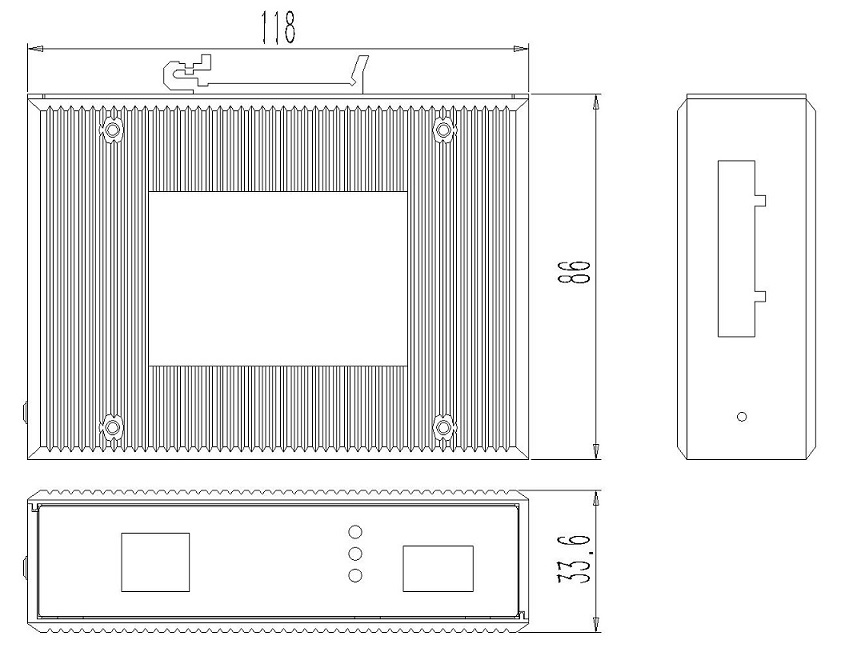

◎外形尺寸

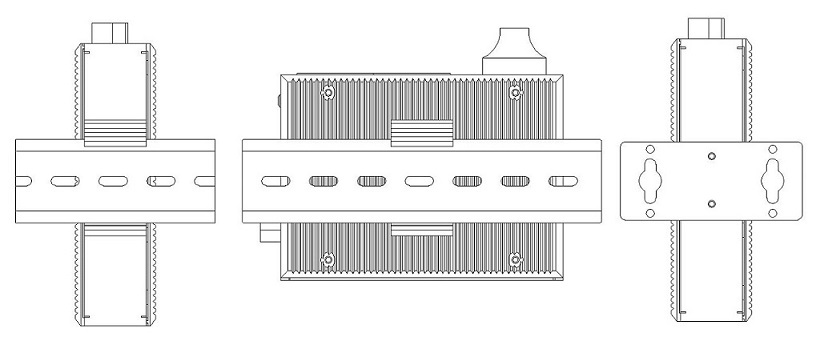

◎安装方式
◎订货信息
型号 | 描述 |
COE-1F1FE-SC/M2-KI-2*DC12-48V | 1个百兆光+1个百兆电、SC接口、多模双纤、2公里、卡轨式、DC12-48V供电、宽温(-40℃-85℃) |
COE-1F1FE-SC/S20-KI-ADC110-265V | 1个百兆光+1个百兆电、SC接口、单模双纤、20公里、卡轨式、ADC110-265V供电、宽温(-40℃-85℃) |
COE-POE-PWR-48V/1A | 配套POE电源适配器48V/1A,适用于网口总功耗小于30瓦的POE供电产品 |
