光纤收发器的电口故障分析
光纤收发器电口常见故障现象:

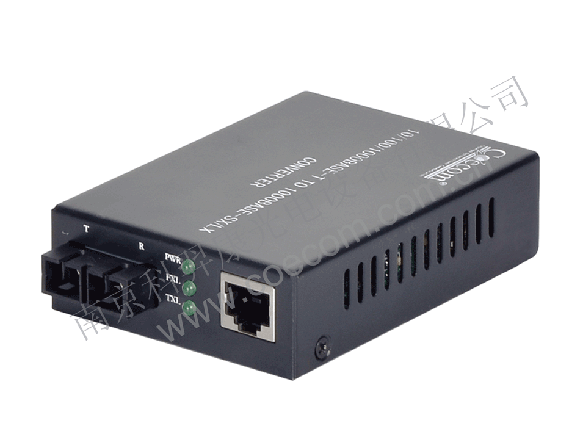

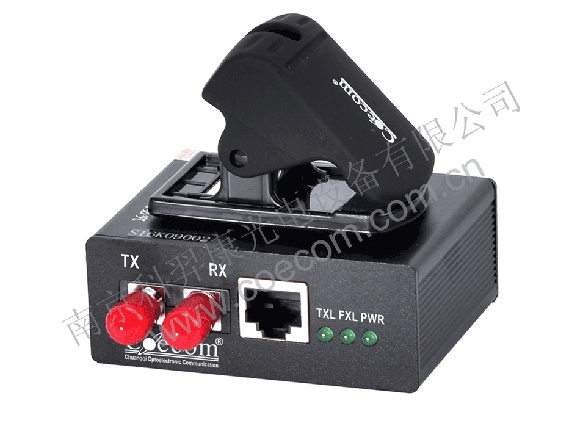

光纤收发器到现场安装调试时,设备加电自检各指示灯正常,接上光纤FXL灯正常,接网口（RJ45）TXL灯不亮,可能有如下情况:
（a）检查网线是否断路.
（b) 检查连接类型是否匹配:网卡与路由器等设备使用交叉线,交换机,集线器等设备使用直通线.
（c) 检查设备传输速率是否匹配.
（d) 若设备设计有拨码开关,拨码开关位置是否正常.
（e）光纤收发器的电端口与网络设备接口,或两端设备接口的双工模式不匹配.
（f）双绞线与RJ-45头有问题,进行检测.双绞线两端水晶头采用T568B或者T568A标准制作:
T568B:1=TX+ 橙白
2=TX-橙
3=RX+绿白
4=空脚蓝
5=空脚蓝白
6=RX-绿
7=空脚棕白
8=空脚棕
T568A:1=TX+绿白
2=TX-绿
3=RX+橙白
4=空脚蓝
5=空脚蓝白
6=RX-橙
7=空脚棕白
8=空脚棕
光纤收发器时通时断现象:
（a）可能为光路衰减太大,此时可用光功率计测量接收端的光功率,如果在接收灵敏度范围附近,1-2dB范围之内可基本判断为光路故障.
（b）可能为与光纤收发器连接的交换机故障,此时把交换机换成PC,即两台收发器直接与PC连接,两端对PING,如未出现时通时断现象可基本判断为交换机故障.
（c）可能为光纤收发器故障,此时可把光纤收发器两端接PC（不要通过交换机）,两端对PING没问题后,从一端向另一端传送一个较大文件（100M）以上,观察它的速度, 如速度很慢（200M以下的文件传送15分钟以上）,可基本判断为收发器故障.
