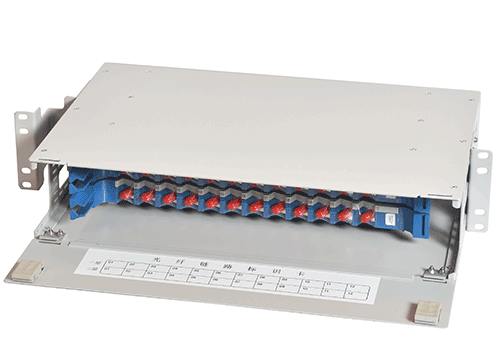

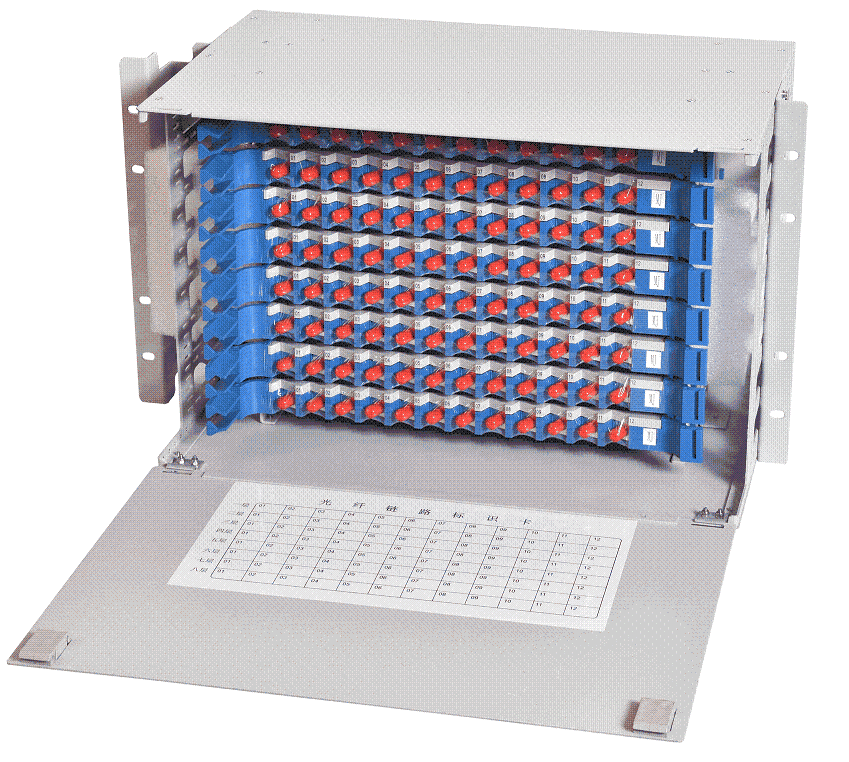

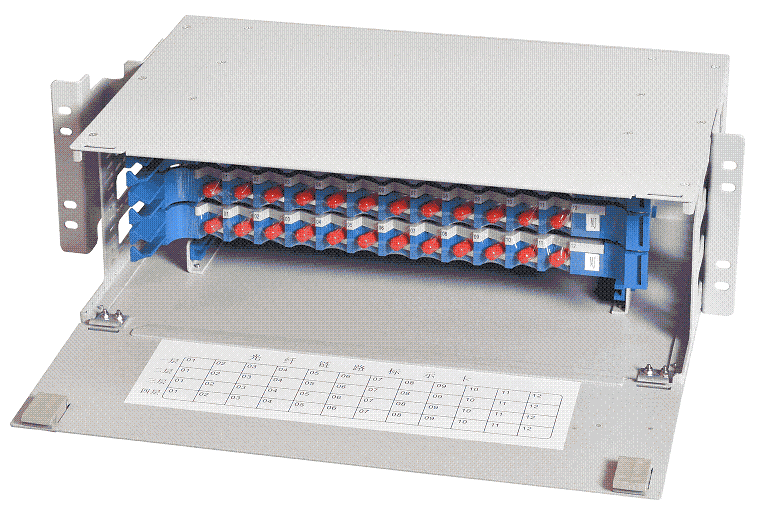

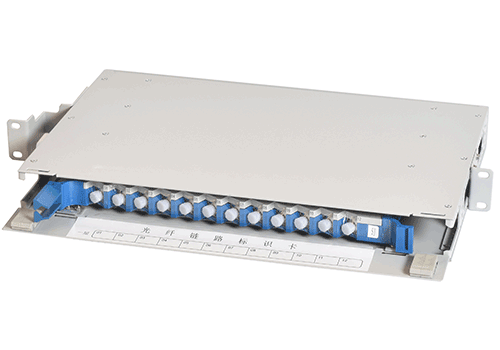

光纤熔接方法之光纤odf箱篇
光纤odf箱的光纤熔接方法有四大要素:准备工作、熔接过程、盘纤、整理.
一、准备
1、光缆的开拨（室外缆）
——中心束管式光缆根据现场的实际情况最短不得少于150 cm处开拨外护套,平行钢丝的剪断钢丝,去除外护套，再距离10 cm 处开拨外护套,留下一根钢丝去除外护套.
——层绞式光缆、非金属光缆从160 cm处开拨外护套,去除外护套，留下10 cm的钢丝或加强芯.
2、光缆的固定（a:配有分支架,b:没有分支架）
a 根据从分支架进光纤odf箱托盘的长度裁剪合适套管,从开拨好的室外缆束管5 cm处开拨（暂时不要去除束管），穿过套管后去除束管并清洁露出裸纤（套管要紧贴光缆的根部）,用胶布将套管和光缆固定留出钢丝或加强芯5—6cm,将光缆固定在分支架的钢丝固定处和光缆固定处,套管固定在分支架的卡槽里,然后将套管从光纤配线箱的侧后面进入配线箱,打开托盘将套管固定在托盘内.
b 根据固定光缆的位置进光纤odf箱托盘的长度裁剪合适套管,保留4-5cm钢丝或加强芯,从开拨好的室外缆束管超出保留的钢丝或加强芯处开拨（暂时不要去除束管）,穿过套管后去除束管并清洁露出裸纤（套管要紧贴光缆的根部）,用胶布将套管、钢丝或加强芯和光缆固定,将光缆用扎带固定在屏柜的侧面,然后将套管从光纤配线箱的侧后面进入配线箱,打开托盘将套管固定在托盘内.
3、熔接前的准备
根据托盘的盘纤布局裁剪合适的裸纤长度,并将每根裸纤套上热缩套管.
二、熔接
光纤的色标：蓝、橙、绿、棕、灰、白（本）、红、黑、黄、紫、粉、青.
1、 熔接机的设定,打开熔接机的电源,根据光缆的种类在菜单中选择合适的模式.
2、 光纤断面端面的制备包括剥覆、清洁和切割这几个环节.合格的光纤端面是熔接的必要条件,端面质量直接影响到熔接质量.拨除裸纤、尾纤的涂覆层3—4 cm,用酒精棉清洁,清洁后放入切割刀切割断面,切割时,动作要自然、平稳、勿重、勿急,避免断纤、斜角、毛刺及裂痕等不良端面的产生.切割好后放入熔接机的左右V型槽,小心压上光纤压板和光纤夹具,要根据光纤切割长度设置光纤在压板中的位置,关上防风罩,按熔接键就可以自动完成熔接,在熔接机显示屏上会显示估算的损耗值.熔接的损耗值多模的大于0.05dB、单模的大于0.03dB的需要重新来过.将热缩套管移动到熔接好的光纤接头处放入加热器进行热缩.
三、盘纤
盘纤的方法,先将热缩套管固定在托盘的卡槽内,然后在将俩侧的余纤按照纤的走向顺势自然盘绕,灵活采用园、椭圆方法,盘纤的半径越大,弧度越大,衰耗越小,所以一定要保持好一定的半径,如果有特殊的长、短纤也可以采用S型,借助胶布固定.封盖前仔细检查有没有可能造成断纤的地方。
四、整理
将托盘插入光纤odf箱卡槽内,在插入卡槽时应注意套管的弯曲弧度,保证托盘在抽出和插入时不会造成套管内的裸纤折断,做好托盘标识和链路标识.
