预制光缆的技术要求
预制光缆的技术要求

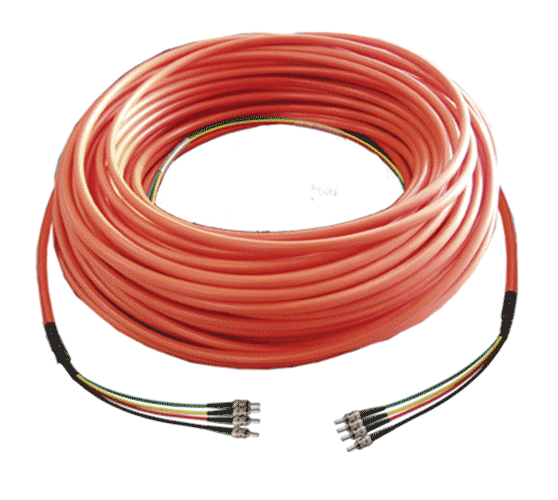

预制光缆 Prefabricated Optic Cable
光缆经过工厂预处理后,在光缆的一端或者两端根据需要连接各种类型的光纤连接器,可实现预制端在施工现场的无熔接接续点的连接或直连.
结构:包括光缆、插头/插座或分支器、尾纤、热缩管等.它可以有双端预制或者单端预制两种形式.变电站中常用的预制光缆形式有连接器型多芯预制光缆和分支器型多芯预制光缆等.
技术要求
1. 组件
根据智能变电站光缆应用的需求,光缆芯数宜选用4芯、8芯、12芯、24芯,并应适应户外复杂环境敷设需要.
根据使用环境和安装位置区别,连接器型又分为插头光缆组件和插座光缆组件两部分.插头光缆组件主要由插头、室外光缆和其他辅助材料组成,投茶通过附件和室外光缆组合在一起,能适应户外敷设.插座光缆组件主要由插座、室内光缆、单芯活动连接器和其他辅助材料组成,用于同插头光缆组件配接并连接柜内装置.
2.光纤
应满足多模A1b和单模B1信号传输,符合IEC60793光纤技术要求.
3.光缆
光缆主要性能参数包括光缆规格、机械性能、环境性能、燃烧性能.光缆应符合GB/T 7424.2-2008等相关技术要求.
4.连接器
5.分支器
分支器用以实现预制光缆的无断点的分支与连接.
6. 成品预制光缆标志
应在光缆适当位置有光缆编号、长度等明晰标志.
7.使用寿命
预制光缆组件整体应具备25年以上使用寿命.
