光纤收发器单模和多模的区别

    单模多模是按光纤的性质分类的.由于使用的光纤不同,光纤收发器所能传输的距离也不一样,多模光纤由于传输距离比较短,大约只能覆盖2公里到5公里的距离,因此,多模光纤收发器所支持的数据传输距离也比较短,只能在2公里到5公里范围内实现数据传输.

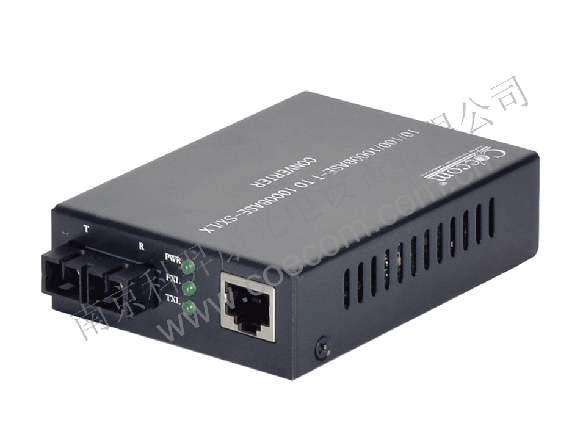

    单模光纤收发器简介（以百兆光纤收发器为例）10/100M一光两电光纤收发器（亦称光电转换器）全面兼容IEEE802.3、IEEE802.3u、IEEE802.1d标准.支持全双工、半双工、自适应三种工作模式.通过设备本身提供的状态指示灯,用户可实时监测设备当前的工作状态,包括端口速率,设备当前的工作方式是全双工还是半双工.

    100M光纤收发器主要是光纤有单模、多模之分，区别在于:

    1.单模光纤芯径小（10mm左右）,仅允许一个模式传输,色散小,工作在长波长（1310nm和1550nm）,与光器件的耦合相对困难.

    2.多模光纤芯径大（62.5mm或50mm）,允许上百个模式传输,色散大,工作在850nm或1310nm.与光器件的耦合相对容易而对于光端模块来讲,严格的说并没有单模、多模之分.所谓单模、多模模块,指的是光端模块采用的光器件与何种光纤配合能获得******传输特性.

    光纤收发器一般区别:

    1.单模模块一般采用LD或光谱线较窄的LED作为光源,耦合部件尺寸与单模光纤配合好,使用单模光纤传输时能传输较远距离.

    2. 多模模块一般采用价格较低的LED作为光源,耦合部件尺寸与多模光纤配合好.

    如何判断单模多模？

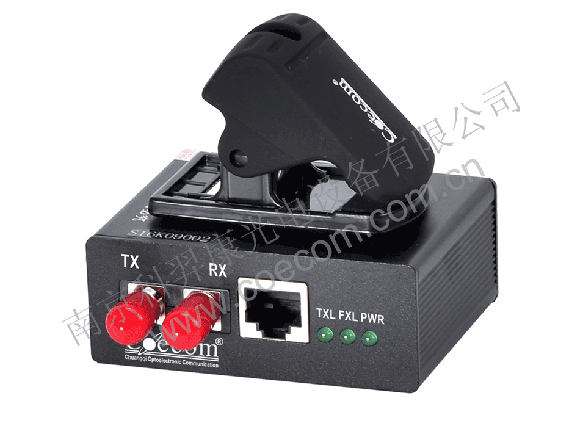

    1.从光头分辨拔下光纤收发器光头防尘帽看光头里面接口器件颜色,单模的TX和RX接口的内侧涂有白色陶瓷,多模接口是棕色的.

    2.从型号来区分:一般看型号里面是否有S和M,S表示单模,M表示多模.

    3.如果已经装上使用,则可以看光纤跳线的颜色,桔红色是多模的,黄色是单模的

    小提示：单模收发器就可以在单模光纤和多模光纤下都能工作,多模光纤收发器则不能在单模光纤下工作.另外市面还有单多模转换器设备.可以解决单模光纤和多模光纤的互换.
